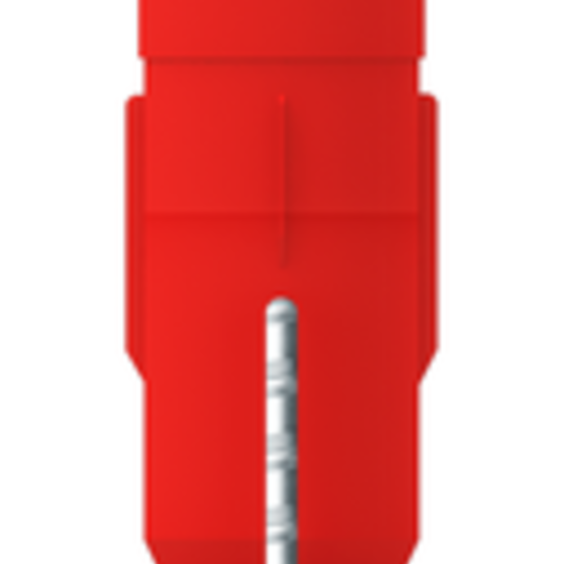

Высокопрочный фасадный анкер для крепления кронштейнов навесных фасадных систем
Описание:
Предназначен для крепления кронштейнов навесных фасадных систем с вентилируемым зазором и других строительных изделий к несущему основанию.

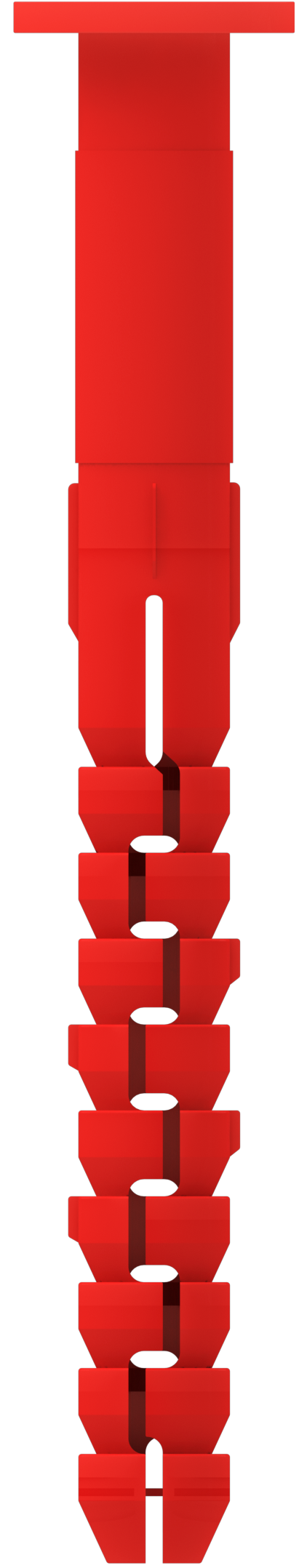

Дюбель Стена V2 выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками. Распорный элемент V2 выполнен из углеродистой стали и защищен стойким цинковым антикоррозионным покрытием.
Материал:
Дюбель Стена V2 выполнен из высококачественного полиамида
| Длина анкера, мм | Диаметр отв., мм | Мин. глубина анкеровки, мм | Макс. толщина прикреплямого м-ла, мм | Мин. глубина отв., мм |
|---|---|---|---|---|
| 80 | 10 | 70 | 10 | 100 |
| 100 | 10 | 70 | 30 | 120 |
| 120 | 10 | 70 | 50 | 140 |
| 140 | 10 | 70 | 70 | 160 |
Монтаж
Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, различные нагружаемые конструкции промышленного и общестроительного назначения (системы вентиляции и кондиционирования, маркизы, осветительные приборы и т.д.).
Предназначен для крепления строительных материалов и изделий толщиной до 70 мм (в зависимости от марки дюбеля) к наружным и внутренним конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:
- тяжелый и легкий бетон, и изделия из него;
- полнотелый керамический и силикатный кирпич;
- шелевой кирпич;
- блоки из ячеистого бетона;
Типы основания
- Бетон от Б15
- Ячеистый бетон
- Щелевой кирпич
- Полнотелый кирпич
| Категории использования | Процесс сверления |
|---|---|
| Бетон | Ударное бурение |
| Ячеистый бетон | Сверление с/без ударного импульса |
| Полнотелый кирпич | Ударное бурение |
| Щелевой кирпич | Сверление без ударного импульса |
Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
Отверстие должно буриться сверлом диаметром 10 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.
Преимущества
- Дюбель Cтена V2 выполнен из высококачественного полиамида, обладающего высокими прочностными характеристиками:
- устойчивость к воздействию критических температур;
- высокая ударная вязкость и характеристики сопротивления деформации (не менее 65 МПа);
- устойчив к динамическим нагрузкам;
- не воспламеняется и не поддерживает горения;
- материал без галогенов;

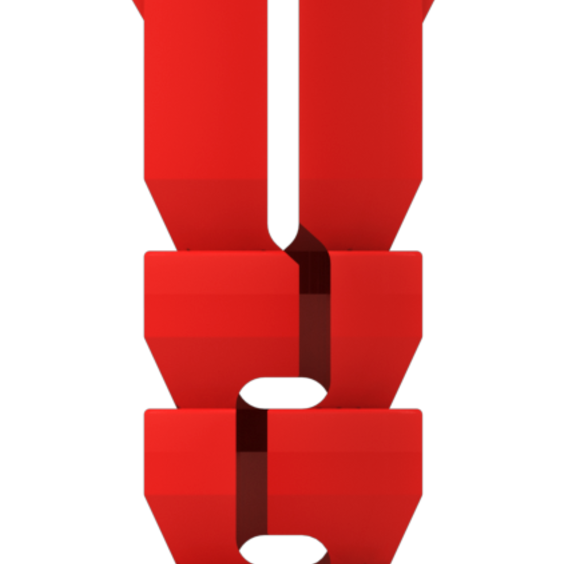

- За счет специальной распорной зоны усилие вырыва анкера из несущего основания достигает 24 кН.

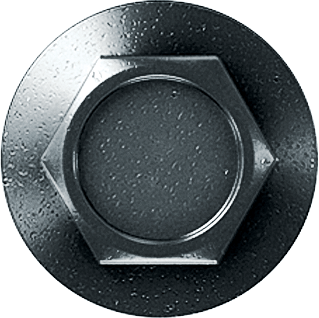

- Бортик дюбеля предотвращает появление мостика холода и возникновение контактной коррозии.
- Развитые упоры предотвращают прокручивание дюбеля в отверстии в момент установки.
- Наличие ударного стопора предотвращает преждевременное расклинивание дюбеля.

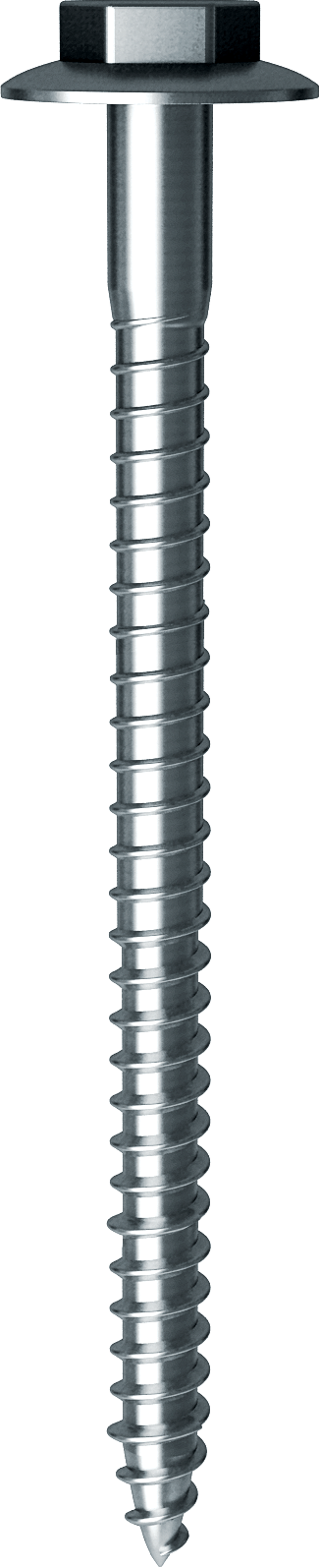

- Распорный элемент Стена V2 выполнен из легированной стали повышенного класса прочности в соответствии с международным стандартом ISO.
- Цинковое покрытие обеспечивает высокую коррозионную стойкость к воздействию среднеагрессивной среды.

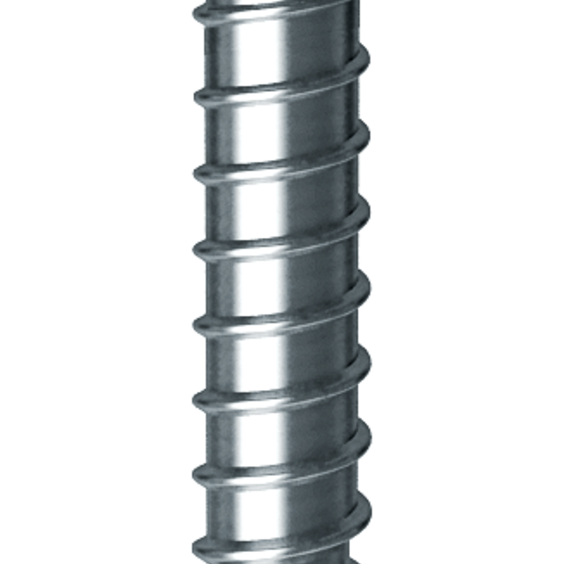

- Оптимизированная резьбовая зона дают низкий уровень сопротивления закручиванию и высокий момент затяжки.
- Универсальность для всех видов строительных материалов.
- Все крепления предварительно собраны.
