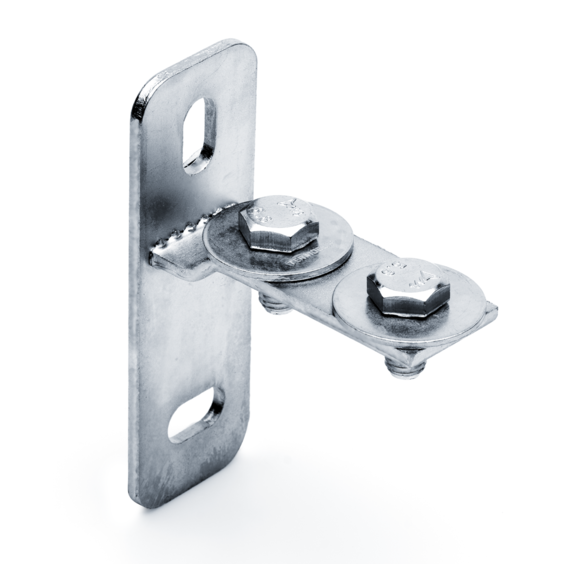

Фланец торцевой поперечный 38-40 4F2 M10
Описание:

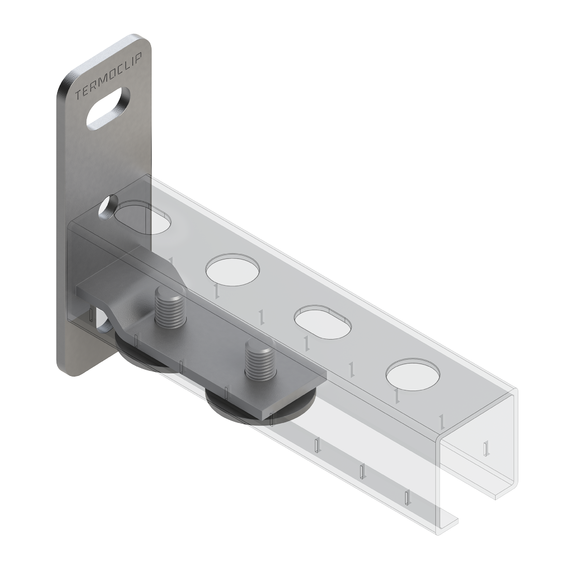

Торцевой фланец поперечный 38 - предназначен для прикрепления монтажных шин к стенам, полам или потолкам. Идеально подходит для крепления монтажных профилей в качестве траверс. С помощью монтажных профилей можно легко изготавливать поперечины в шахтах и каналах или же поперечины между другими строительными конструкциями, которые необходимо соединить. Торцевые фланцы предварительно монтируются с помощью 2-х шестигранных винтов и 2-х подкладных шайб.
Материал:
Сталь, антикоррозионное покрытие Zn 8-12 мкр

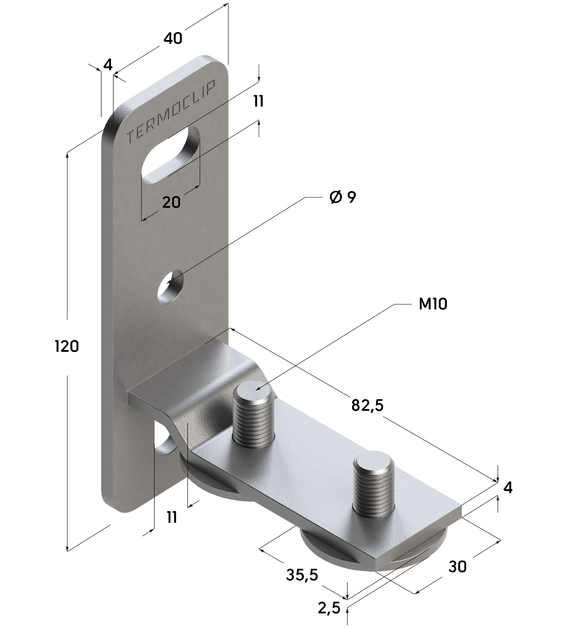

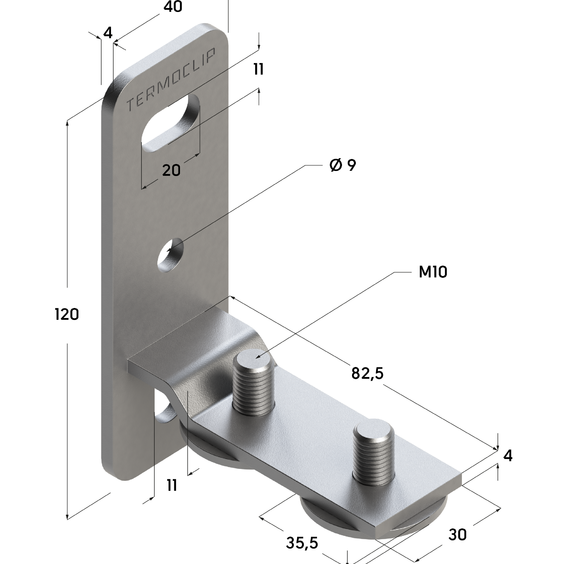

| Опорная площадка, мм | Соеденитель | Вес, кг | Артикул | |||
|---|---|---|---|---|---|---|
| Длина / ширина, мм | Толщина, мм | Ширина, мм | Длина, мм | Толщина, мм | ||
| 120x40 | 4,0 | 24 | 82,5 | 4,0 | 0,27 | 09257001 |
Нагрузки. Фланцы торцевые
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
|---|---|---|---|
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
Монтаж
- Соединение - без сварки, конструктивные элементы монтажных систем обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций;
- Форма отверстий в основании обеспечивают точную и удобную регулировку;
- Торцевые фланцы монтируются в монтажный профиль с помощью 2-х шестигранных болтов и 2-х подкладных шайб - быстрый монтаж;
- Снижение трудозатрат при монтаже.
Преимущества
- Наличие одинаково направленных продольных пазов в опорной плите обеспечивает хорошую регулировку/выверку по высоте торцового фланца;
- Жесткий соединительный элемент для несущих конструкций;
- Простой монтаж.
