Крепеж кабельный ТСС 3

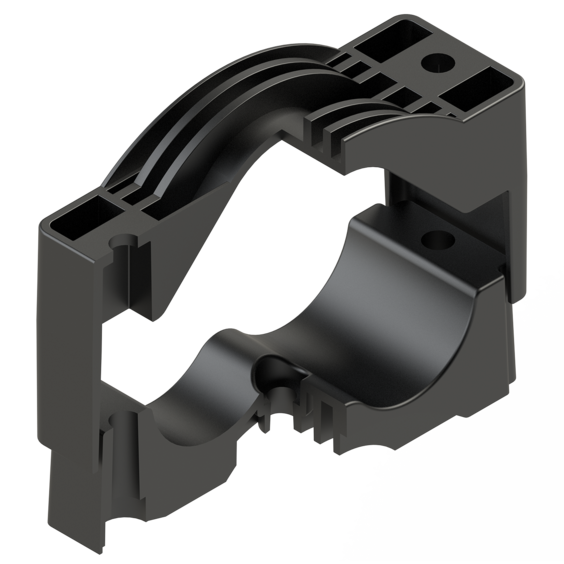

Описание:
Крепеж кабельный типа ТСС 3 применяется для крепления трёх кабелей разных классов напряжения от 1 до 500 кВ, в том числе и с внешней изоляцией из ПВХ и сшитого ПЭ. Типоразмерный ряд крепежа охватывает диапазон диаметров кабелей от 24 мм до 150 мм. С динамической стойкостью к токам короткого замыкания до 150 кА.
Стеклонаполненый полиамид с микроволоконной структурой обеспечивающей высокую жесткость, ударную и статическую прочность.
Температурный диапазон от -60 до +120C
Стойкость ко всем видам атмосферных воздействий, включая ультрафиолетовое и радиационное излучения.
Стойкость к продуктам нефтепереработки, солям, щелочам и кислотам.
Огнестойкость (наивысшая категория VO в классе самозатухающих полимеров по стандарту UL 94).
Высокая электрическая прочность.
Материал:
Стеклонаполненый полиамид с микроволоконной структурой обеспечивающей высокую жесткость, ударную и статическую прочность

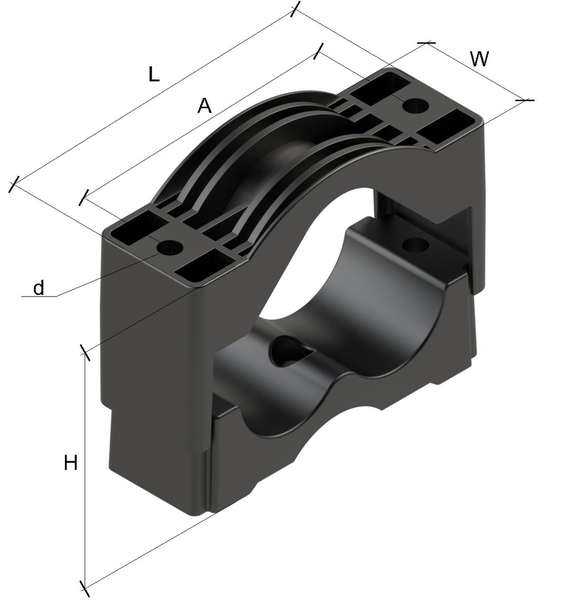

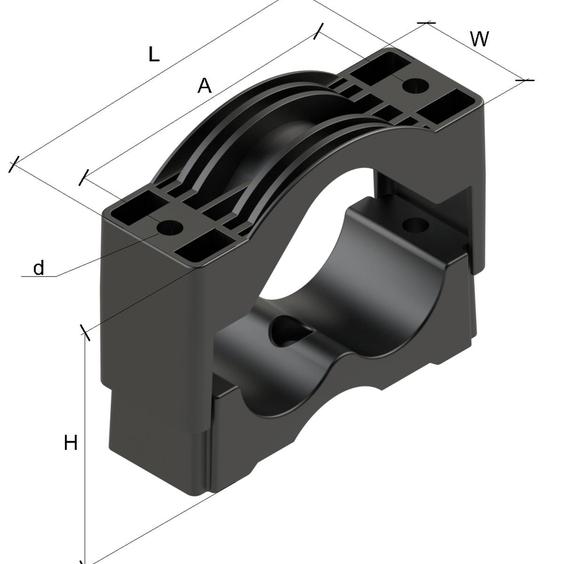

| Т-р | D каб., мм | L, мм | W, мм | H, мм | A, мм | d, мм | Вес, мм | Мом-т зат-ки шп-к, Нм | Мех. ст-ть*, кН |
|---|---|---|---|---|---|---|---|---|---|
| ТСС 3(24-31) | 24-31 | 123 | 70 | 59-76 | 88 | 11 | 11 | 6 | 30 |
| ТСС 3(31-41) | 31-41 | 154 | 75 | 72-96 | 113 | 11 | 11 | 6 | 30 |
| ТСС 3(41-53) | 41-53 | 190 | 80 | 91-120 | 141 | 13 | 13 | 6 | 30 |
| ТСС 3(53-70) | 53-70 | 226 | 85 | 112-153 | 175 | 13 | 13 | 8 | 40 |
| ТСС 3(70-90) | 70-90 | 264 | 90 | 140-190 | 218 | 13 | 13 | 8 | 40 |
| ТСС 3(90-116) | 90-116 | 328 | 100 | 181-244 | 272 | 13 | 13 | 8 | 40 |
| ТСС 3(116-150) | 116-150 | 404 | 110 | 227-310 | 344 | 13 | 13 | 8 | 40 |

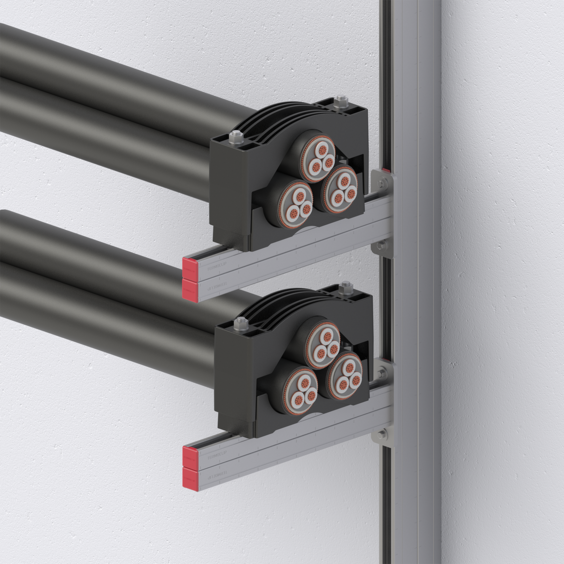

Монтаж

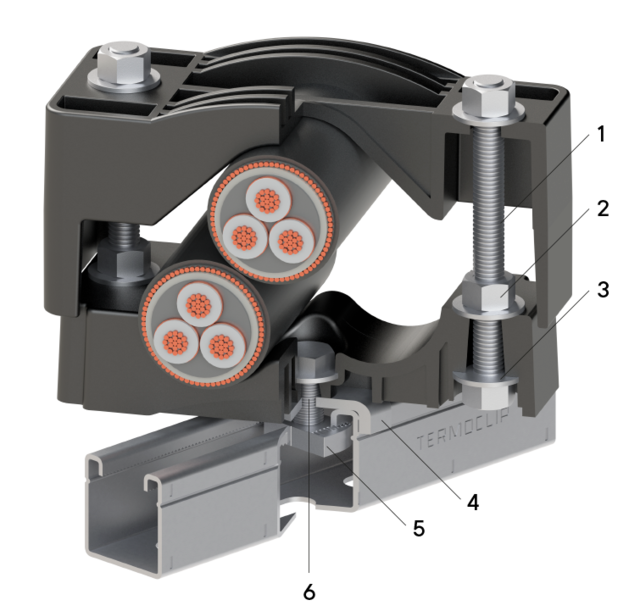

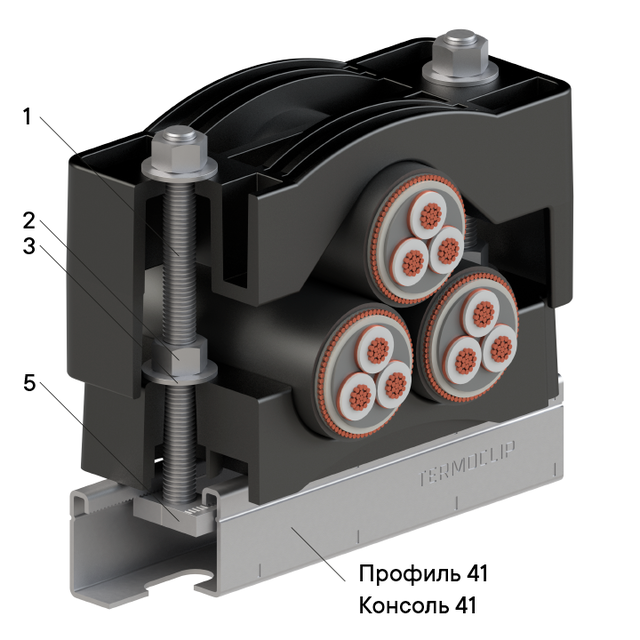

Схема 1
| № | 1 | 2 | 3 | 5 |
| Типоразмер крепежа кабеля | Шпилька резьбовая | Гайка шестигранная DIN 934 | Шайба DIN 125 | Гайка быстрого монтажа потайная 41 |
| ТСС 3 (24-31) | М10/115; 2шт | М10; 4шт | М10; 4шт | 8F-M10; 2шт |
| ТСС 3 (31-41) | М10/135; 2шт | М10; 4шт | М10; 4шт | 8F-M10; 2шт |
| ТСС 3 (41-53) | М12/160; 2шт | М12; 4шт | М12; 4шт | 8F-M12; 2шт |
| ТСС 3 (53-70) | М12/195; 2шт | М12; 4шт | М12; 4шт | 8F-M12; 2шт |
| ТСС 3 (70-90) | М12/230; 2шт | М12; 4шт | М12; 4шт | 8F-M12; 2шт |
| ТСС 3 (90-116) | М12/285 (М14/285); 2шт | М12 (М14); 4шт | М12 (М14); 4шт | 8F-M12 (-M14***); 2шт |
| ТСС 3 (116-160) | М12/350 (М14/350); 2шт | М12 (М14); 4шт | М12 (М14); 4шт | 8F-M12 (-M14***); 2шт |

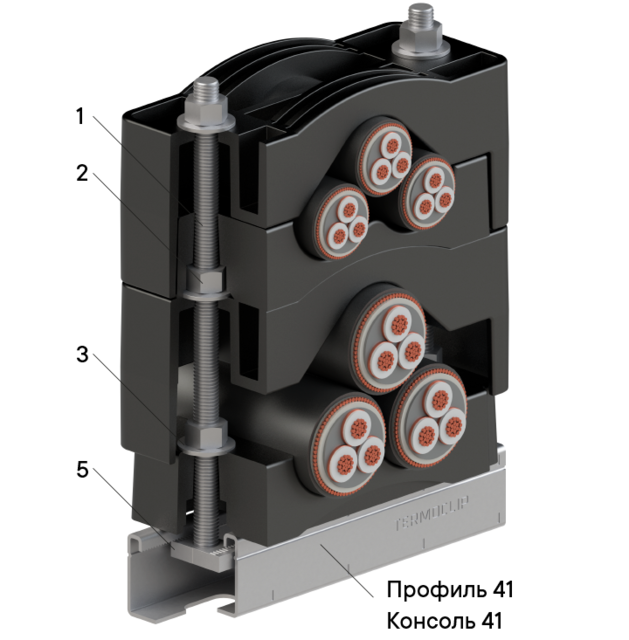

Схема 2
| № | 1 | 2 | 3 | 5 |
| Типоразмер крепежа кабеля | Шпилька резьбовая | Гайка шестигранная DIN 934 | Шайба DIN 125 | Гайка быстрого монтажа потайная 41 |
| ТСС 3 (24-31) | М10/190; 2шт | М10; 6шт | М10; 6шт | 8F-M10; 2шт |
| ТСС 3 (31-41) | М10/230; 2шт | М10; 6шт | М10; 6шт | 8F-M10; 2шт |
| ТСС 3 (41-53) | М12/280; 2шт | М12; 6шт | М12; 6шт | 8F-M12; 2шт |
| ТСС 3 (53-70) | М12/350; 2шт | М12; 6шт | М12; 6шт | 8F-M12; 2шт |
| ТСС 3 (70-90) | М12/420; 2шт | М12; 6шт | М12; 6шт | 8F-M12; 2шт |
| ТСС 3 (90-116) | М12/530 (М14/530); 2шт | М12 (М14); 6шт | М12 (М14); 6шт | 8F-M12 (-M14***); 2шт |
| ТСС 3 (116-160) | М12/660 (М14/660); 2шт | М12 (М14); 6шт | М12 (М14); 6шт | 8F-M12 (-M14***); 2шт |
Схема 3
| № | 1 | 2 | 3 | 5 |
| Типоразмер крепежа кабеля | Шпилька резьбовая | Гайка шестигранная DIN 934 | Шайба DIN 125 | Гайка быстрого монтажа потайная 41 |
| ТСС 3 (24-31) | М10/115; 2шт | М10; 4шт | М10; 4шт | 8F-M10; 2шт |
| ТСС 3 (31-41) | М10/135; 2шт | М10; 4шт | М10; 4шт | 8F-M10; 2шт |
| ТСС 3 (41-53) | М12/160; 2шт | М12; 4шт | М12; 4шт | 8F-M12; 2шт |
| ТСС 3 (53-70) | М12/195; 2шт | М12; 4шт | М12; 4шт | 8F-M12; 2шт |
| ТСС 3 (70-90) | М12/230; 2шт | М12; 4шт | М12; 4шт | 8F-M12; 2шт |
| ТСС 3 (90-116) | М12/285 (М14/285); 2шт | М12 (М14); 4шт | М12 (М14); 4шт | 8F-M12 (-M14***); 2шт |
| ТСС 3 (116-160) | М12/350 (М14/350); 2шт | М12 (М14); 4шт | М12 (М14); 4шт | 8F-M12 (-M14***); 2шт |
- Метизы н е входят в комплекты Крепежа кабеля и поставляются по отдельной спецификации.
Преимущества
- Высокая механическая прочность, стойкость к динамическим и ударным нагрузкам, при эксплуатации и токах короткого замыкания.
- Типоразмерный ряд крепежа охватывает диапазон диаметров кабелей от 25 мм до 165 мм.
- Материал устойчив к озону, ультрофиолету, атмосферным осадкам, радиации, продуктом нефтепереработки, щелочам и кислотам , что позволяет использовать крепеж кабельный ТСС1 в агрессивных средах.
- Диапозон эксплуатации от -40+120 позволяет применять в регионах со сложными климатическими условиями.
- Отсутствует замкнутый электромагнитный контур и исключает контакт кабеля с металлической опорной конструкцией.
Электропроводимый металлический контур из магнитных материалов (проводимость). - Типоразмерный ряд крепежа охватывает диапазон диаметров кабелей от 25 мм до 165 мм.
- Поверхность контакта деталей крепежа ТСС 1 с кабелем обеспечивает надёжное удержание при малых контактных напряжениях на его поверхности, препятствуя его локальным повреждениям при монтаже и эксплуатации. Позволяет легко прокладывать линии как в один так и несколько уровней друг над другом.
- При прокладке кабелей на вертикальных и наклонных поверхностях для предотвращением проскальзывания рекомендуется между деталями крепежа и кабелем установка ленты уплотнительной.
