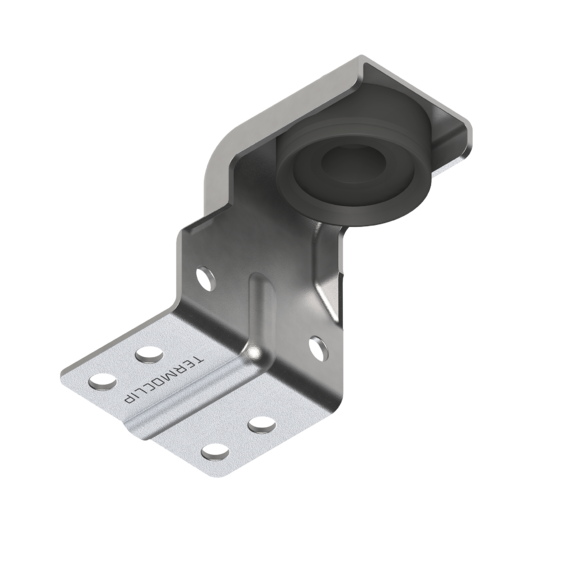

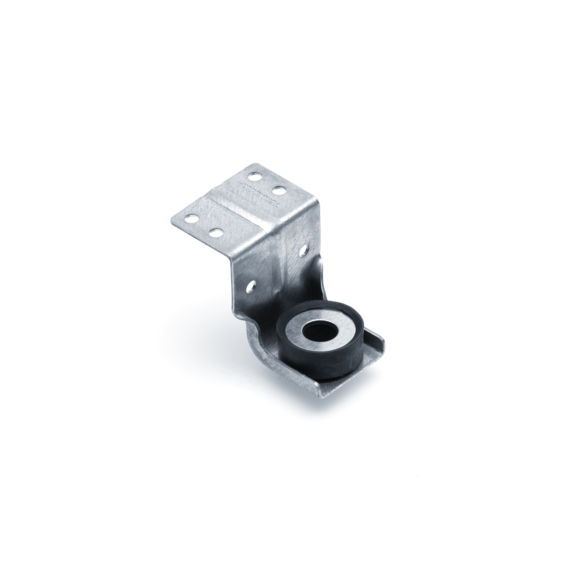

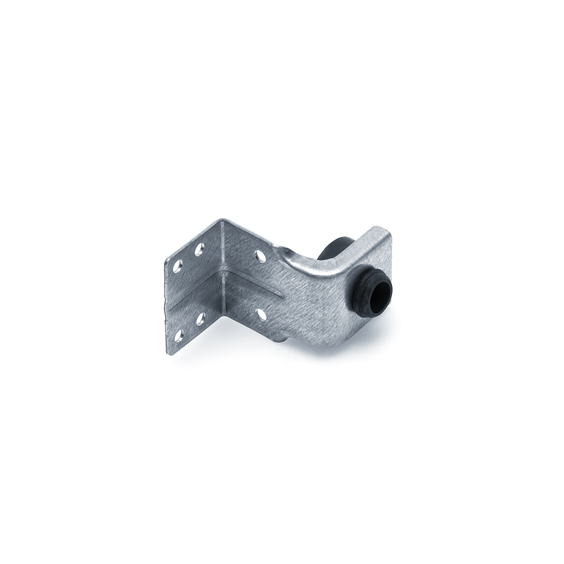

Кронштейн Z-образный 1,2F
Материал:
Сталь, гальваническое покрытие цинком. Этилен-пропиленовый каучук

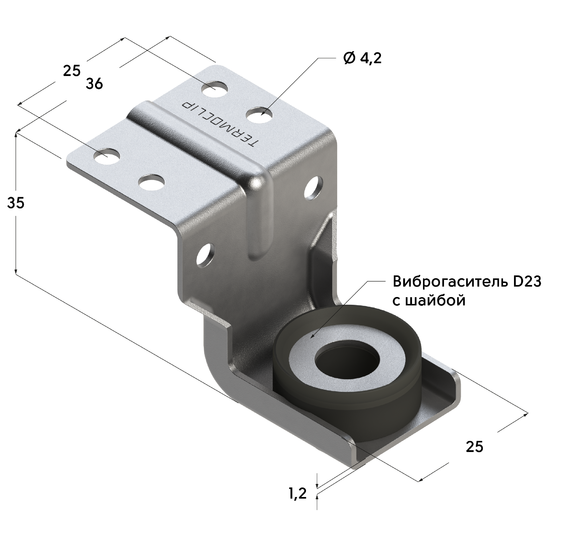

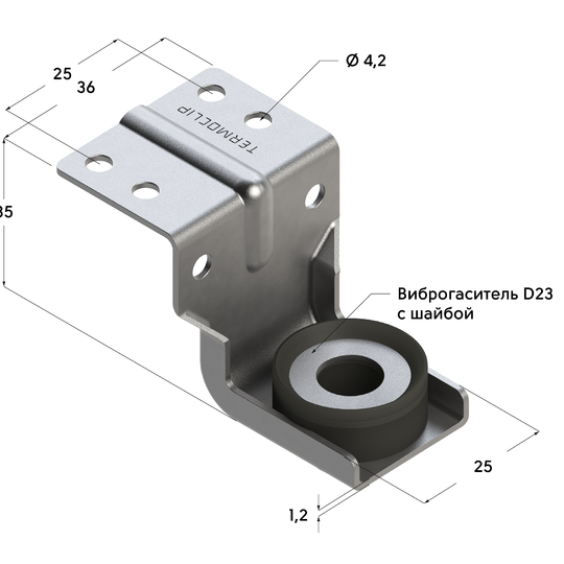

| Опорная площадка, мм | Высота, мм | Толщина металла, мм | Вес, кг | Артикул |
|---|---|---|---|---|
| 36x27 | 35 | 1,2 | 0,04 | 09127001 |
Нагрузки. Кронштейны воздуховода
| Наименование | Максимальная растягивающая нагрузка Frec,кН |
|---|---|
| Кронштейн Z-образный | 0,6 |
| Кронштейн L-образный | 0,6 |
| Кронштейн V-образный c виброгасителем | 0,6 |
| Кронштейн A-образный | 0,6 |
| Кронштейн V-образный М8 | 2,0 |
| Кронштейн V-образный М10 | 3,0 |
| Кронштейн подвесной для ленты перфорированной | 1,5 |

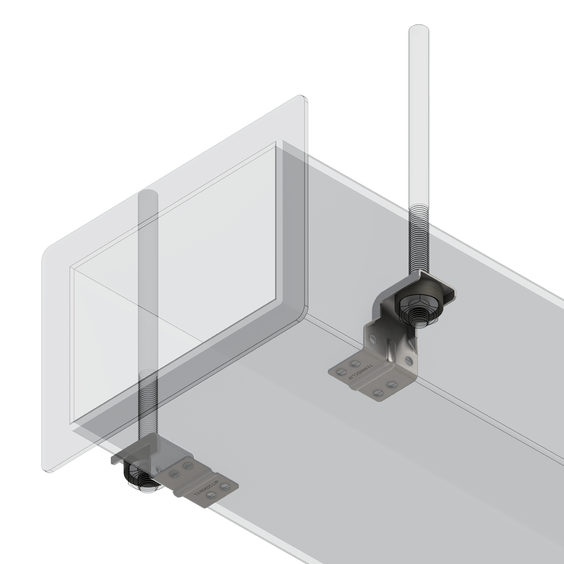

Монтаж
- Соединение — без сварки.
- Конструктивные элементы обеспечивают возможность сборки, безопасных, многофункциональных и сложных пространственных конструкций воздуховодов прямоугольного сечения.
- Кронштейн предназначен для воздуховодов прямоугольного сечения всех размеров, со встроенным звукоизолирующим элементом и сквозным отверстием для резьбовых шпилек.
- Технологические прорези в кронштейне обеспечивают быстрый монтаж воздуховодов прямоугольного сечения при помощи шпилек.
- Простое крепление к воздуховоду заклёпками или самонарезными винтами.
- Возможность регулировки.
- Снижение трудозатрат при монтаже.
Преимущества
- Простота установки;
- Подходит для воздуховодов прямоугольного сечения всех размеров;
- Встроенный звукоизолирующий элемент со сквозным отверстием для резьбовых шпилек M8/M10.
