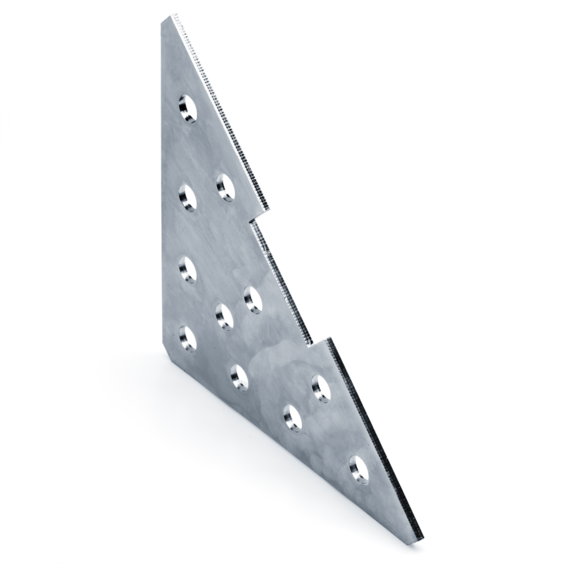

Пластина соединительная треугольная 38-41 4F11
Описание:
Прочная соединительная треугольная пластина предназначена для соединений элементов конструкций траверс, рамных и стеллажных систем. Cоединительная пластина обеспечивает усиление несущих конструкций для лёгких, средних и тяжелых систем. Используется в качестве: угла, крестового соединения, соединительного элемента бокового раскрепления для угловой консоли.
Материал:
Сталь, гальваническое покрытие цинком

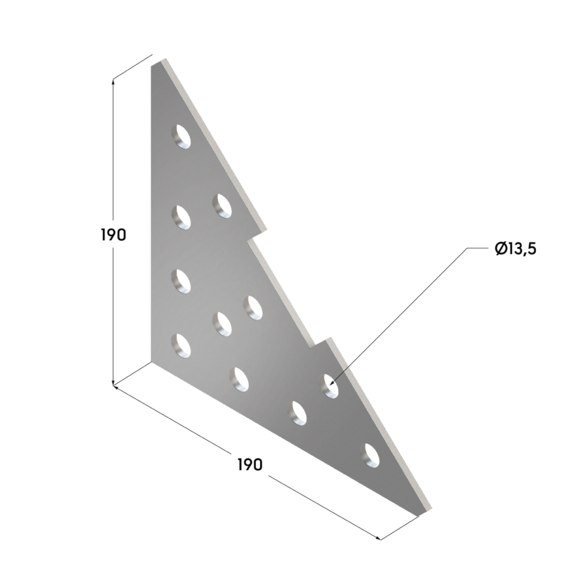

| Размер, мм | Ширина, мм | Толщина металла, мм | Вес, кг | Артикул |
|---|---|---|---|---|
| 190x190 | 260 | 4,0 | 1,04 | 09262001 |
Нагрузки. Углы усиленные
| Профиль | Одинарное крепление М8 Макс. нагрузка Frec,кН | Двойное крепление М8 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
|---|---|---|---|
| 28х18 | 0,8 | 1,5 | 12 |
| 28х30 | 0,8 | 1,5 | 12 |
| Профиль | Одинарное крепление М10 Макс. нагрузка Frec,кН | Двойное крепление М10 Макс. нагрузка Frec,кН | Крутящий момент,Нм |
|---|---|---|---|
| 38х40 | 0,8 | 1,5 | 15 |
| 41х21 | 0,8 | 1,5 | 15 |
| 41х41 | 1,0 | 2,0 | 20 |
| 41х62 | 2,0 | 4,0 | 25 |
| Наименование | Длина L,мм | Макс. нагрузка Freс,кН | Крутящий момент,Нм |
|---|---|---|---|
| Угол усиленный 38-41 100х100 4F4 | 80 | 4,0 | 20 |
| Угол усиленный 38-41 200х200 4F10 | 180 | 1,8 | 20 |
| Угол усиленный 38-41 207х160 4F6 | 150 | 1,8 | 20 |

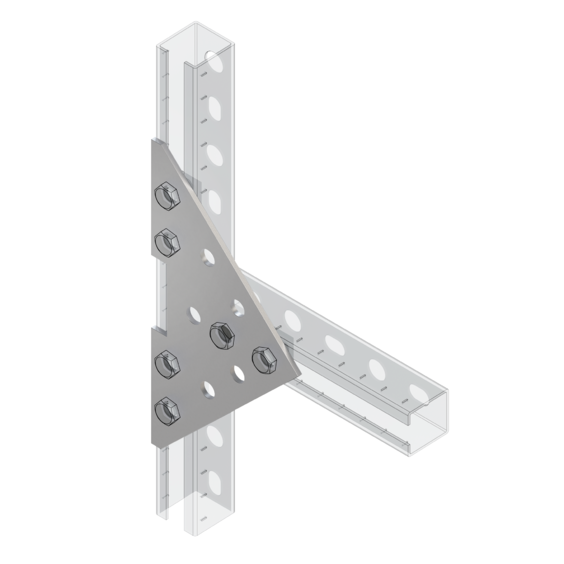

Монтаж
- Подходит и в качестве соединительного элемента вентиляционных каналов, воздуховодов, кабельных лотков и других коммуникаций.
- Для раскрепления технологических трубопроводов и оборудования в сочетании с несущим профилем при небольшом расстоянии выноса от стены.
- В качестве подпорки для бокового усиления под углом 45°.
- Как плоская крестовина, допускающая усиление раскрепляемого узла при применении двух пластин.
- При монтаже и установке стеллажей.
- Форма и количество отверстий обеспечивают точную и удобную регулировку.
Преимущества
- Обеспечивает узловые и угловые соединения с достаточной требовательностью к нагрузочной способности.
- Для повышения прочности и несущей способности узловых и угловых соединений при монтаже рамных опор и конструкций.
- Подходит для монтажа к стене, к перекрытию или полу.
