Шпилька резьбовая длинная М6, М8, М10, М12, М16

Описание:

Шпилька широко применяется для крепления различных деталей. При этом в качестве фиксирующего элемента на оба конца шпильки могут накручиваться гайки или один конец шпильки вворачивается непосредственно в тело детали. Используется в промышленности, строительстве для соединения узлов и деталей при помощи гаек и шайб.

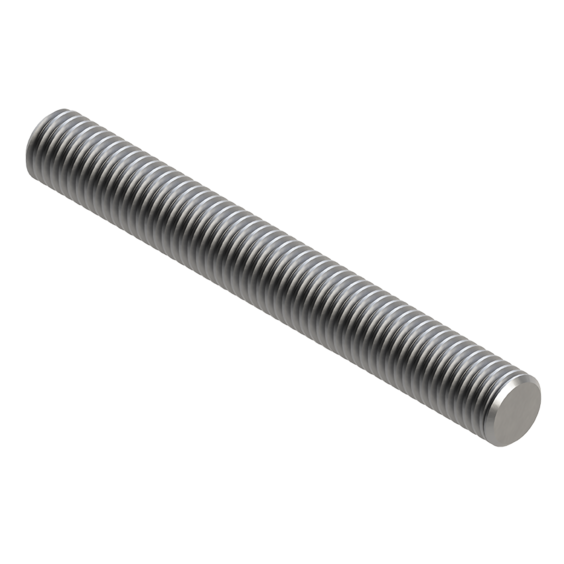

Резьбовая размерная шпилька класса прочности 5,8 и с полем допуска 6g, с метрической резьбой по всей длине стержня. Изготавливается фиксированной длины 1000, 2000, 3000 мм. Тип исполнения А, без фаски, оцинкованная, покрытие 01, толщиной 6 мкм. Изготавливается из стали марки Ст20. DIN 976-1.

Материал:

Стали марки Ст20

Сертификат

Маркировка, мм	Диаметр, мм	Длина, мм	Артикул	Длина, мм	Артикул
М6	6	1000	09385001	2000	09385101
М8	8	1000	09385002	2000	09385102
М10	10	1000	09385003	2000	09385103
М12	12	1000	09385004	2000	09385104
М16	16	1000	09385005	2000	09385105

Механические и физические свойства	Показатель
Предел прочности на растяжение Rm Мпа, не менее	540
Условный предел текучести при остаточном удлинении 0,0048d для полноразмерного крепежного изделия Rpf Мпа	400
Класс прочности	5,8
Относительное удлинение %, не более	11
Класс точности	6g
Антикоррозионное покрытие, горячее цинкование толщиной, мкм, не менее	6
Минимальная разрушающая нагрузка Fm. min Н, не менее:
М6	10400
М8	19000
М10	30200
М12	43800
М16	81600

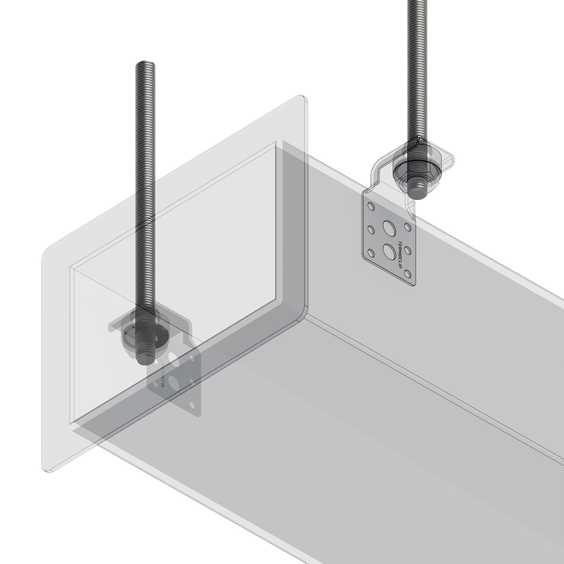

Шпилька предназначается для потолочного крепления вентиляционных систем, воздуховодов, систем спринклерного пожаротушения при увеличенном дистанционном монтаже от несущих оснований.
Допускает наращивание крепежа при помощи соединительных гаек, переходных втулок с метрической резьбой, шарнирных скоб и других элементов оснастки.
Применятся в качестве соединительного элемента в конструкции серийных подвесов, соответствующих требованиям ГОСТ по характеристикам для решения задач раскрепления технологических трубопроводов.
Крепление опорных поперечных балок и вентиляционных коробов при использовании в качестве несущих монтажного профиля или конструкции на основе монтажного профиля.
Крепление контактных рельсов, опорных балок и токопроводящих шин при проведении электромонтажных работ с учетом применения изоляции крепежа по отношению к токоведущим частям.
Применение шайб увеличенного диаметра или седельных шайб в сочетании с шестигранной гайкой позволяют надежно зафиксировать шпильку в профиле или консоли при сквозном монтаже.

Рациональное крепление участков и трасс трубопроводов, вентиляционных каналов и воздуховодов в комплексе с хомутами и элементами крепления воздуховодов, спринклерных систем.
Надежное крепление с возможностью регулирования по высоте в широком диапазоне.
Более высокие механические характеристики.
Возможность использования в качестве метизного крепежа с подходящими виброизоляционными элементами для всех монтажных профилей.
Многовариантность применения при решении задач раскрепления с учетом совместного использования с различными элементами монтажных систем.
Резьбовая шпилька обеспечивает отдельное выравнивание каждой точки крепления трубопроводов при групповом монтаже линий трубопроводов.
