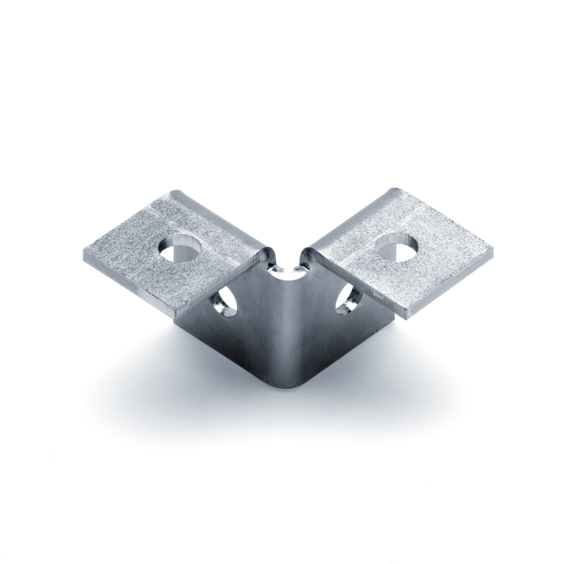

Уголок 3D двусторонний 38-41 4F4

Описание:

Монтажный соединительный элемент 3D-образной формы предназначен для горизонтального и вертикального соединения профиля. Быстрая и удобная фиксация при помощи зажимных гаек, Т-образных болтов. Высокие физикомеханические характеристики соединительного уголка позволяют применять его в высоко нагруженных конструкциях, в том числе рам, каркасов и стеллажей на основе монтажного профиля.

Материал:

Сталь, гальваническое покрытие цинком

Сертификат

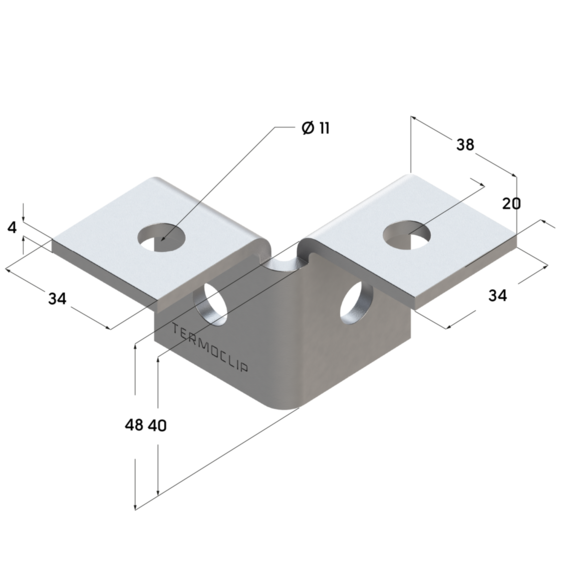

Опорная площадка, мм	Высота, мм	Толщина металла, мм	Вес, кг	Артикул
34x40	44	4,0	0,17	09254003

Профиль	Одинарное крепление М8 Макс. нагрузка F_rec,кН	Двойное крепление М8 Макс. нагрузка F_rec,кН	Крутящий момент,Нм
28х18	0,8	1,5	12
28х30	0,8	1,5	12

Профиль	Одинарное крепление М10 Макс. нагрузка F_rec,кН	Двойное крепление М10 Макс. нагрузка F_rec,кН	Крутящий момент,Нм
38х40	0,8	1,5	15
41х21	0,8	1,5	15
41х41	1,0	2,0	20
41х62	2,0	4,0	25

Наименование	Длина L,мм	Макс. нагрузка F_reс,кН	Крутящий момент,Нм
Угол усиленный 38-41 100х100 4F4	80	4,0	20
Угол усиленный 38-41 200х200 4F10	180	1,8	20
Угол усиленный 38-41 207х160 4F6	150	1,8	20

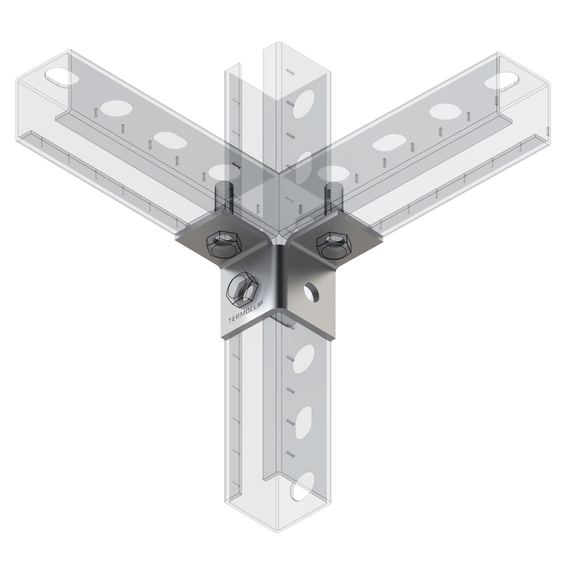

Возможность разноуровневого монтажа с установкой отводов по трем направлениям.
Применяются при сборке пространственных каркасов рам, рамных конструкций и монтажа оборудования.
Форма отверстий в уголке обеспечивает точную и удобную регулировку на несущем профиле.
Возможность сборки и регулировки с двух сторон.

Монтаж конструкций без сварки.
Применяются для создания конструкций, стабильных узловых и угловых соединений из монтажных профилей.
Возможность реализовать узловые соединения с отводами в 2, 3 и 4-х плоскостях.
Высокая вариативность, с помощью нескольких элементов можно создать множество соединений.
Быстрый, простой монтаж в сочетании с зажимом для углового крепления.
